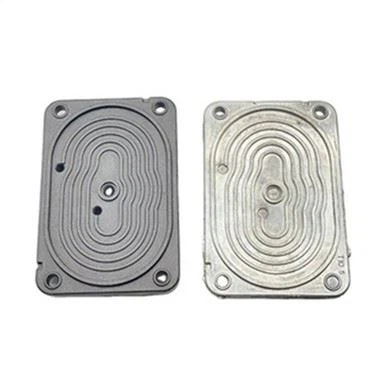

ชิ้นส่วนโลหะผสมผงโลหะผสมอลูมิเนียม

Qinhuangdao Zhongwei Precision Machinery Co., Ltd. มุ่งมั่นที่จะวิจัยและพัฒนาทางเทคนิคของโลหะผสมอลูมิเนียมผงโลหะกดชิ้นส่วน และตอนนี้สามารถผลิตเกรดอเมริกัน: 6061 ผงโลหะส่วน 6063 ผงโลหะส่วน เกรดญี่ปุ่น : ชิ้นส่วนโลหะผง A6061, ชิ้นส่วนโลหะผง A6063 เยอรมนี ยี่ห้อ: AlMg1Si0.5 ชิ้นส่วนโลหะผง, ชิ้นส่วนโลหะผง AlMg1Sicu

Qinhuangdao Zhongwei Precision Machinery Co., Ltd. ฝ่ายผงโลหะก่อตั้งขึ้นในปี 2550 และตั้งอยู่ในเมือง Qinhuangdao จังหวัดเหอเป่ย์ มีสองสายการผลิตสำหรับกระบวนการ MIM การฉีดขึ้นรูปโลหะและ PM โลหะผง ผลิตภัณฑ์ที่พัฒนาขึ้นเองของ บริษัท : เครื่องถักไหมพรมมายาเยอรมัน Sensing chain blocks, เกียร์แอคชูเอเตอร์ไฟฟ้า, โรเตอร์ปั๊มน้ำมันรถยนต์, เกียร์เกียร์ของเครื่องซักผ้าและผลิตภัณฑ์อื่น ๆ , ผลิตภัณฑ์ผงโลหะที่ผลิตครอบคลุมรถยนต์, รถจักรยานยนต์, เครื่องมือไฟฟ้า, เครื่องใช้ในบ้าน, ชิ้นส่วนเครื่องจักรสิ่งทอและสาขาอื่นๆ บริษัทของเราเป็นองค์กรไฮเทคที่ครอบคลุมซึ่งรวม R&D การผลิตและการขายโลหะผสมทองแดง ฐานเหล็ก ฐานสแตนเลส โลหะผสมอลูมิเนียม โลหะผสมนิกเกิล โลหะผสมโคบอลต์ โลหะผสมทังสเตน ซีเมนต์คาร์ไบด์และชิ้นส่วนโครงสร้างโลหะผง

รายละเอียดสินค้า

1. มาตรฐานการดำเนินงาน: บริษัท ดำเนินการอย่างเคร่งครัด ISO9001, ISO14001, IATF16949 รับรอง

ผลิตภัณฑ์ได้ผ่านการรับรอง ROHS, FDA EU ฯลฯ

2. มาตรฐานวัสดุของผลิตภัณฑ์: ISO, GB, ASTM, SAE, EN, DIN, BS, AMS, JIS, ASME, DMS, TOCT, GB

3. กระบวนการหลัก: การฉีดขึ้นรูปโลหะ MIM, ผงโลหะ PM, การหล่อการลงทุน, อลูมิเนียมหล่อ,

4. วัสดุที่มีจำหน่ายสำหรับผงโลหะ:

โลหะผสมทองแดง, ฐานเหล็ก, โลหะผสมไททาเนียม, ฐานสแตนเลส, โลหะผสมอลูมิเนียม, โลหะผสมนิกเกิล, โลหะผสมโคบอลต์, โลหะผสมทังสเตน, ซีเมนต์คาร์ไบด์, โลหะผสมไฮดรอกซี, วัสดุแม่เหล็กอ่อนและการพิมพ์ 3 มิติสามารถปรับแต่งได้ตามความต้องการของลูกค้า

การจำแนกกระบวนการ

ชิ้นส่วนโลหะผสมผงโลหะอัดขึ้นรูปโดยกระบวนการผงโลหะ แบ่งออกเป็นสี่ประเภทผงความแข็งแรงสูง, ความแข็งแรงสูงพิเศษ, อุณหภูมิสูงและโลหะผสมอลูมิเนียมความหนาแน่นต่ำ: กระบวนการแข็งตัวอย่างรวดเร็วที่ใช้กันทั่วไป ได้แก่ การทำให้เป็นละอองของก๊าซและการหล่อแบบไหล, การบดแถบบาง ๆ ฯลฯ เนื่องจากความรวดเร็ว การแข็งตัว/ผงโลหะเต็มกระบวนการกระบวนการแข็งตัวอย่างรวดเร็วโลหะผสมมีลักษณะของโครงสร้างที่ดีและการแยกองค์ประกอบขนาดเล็กและคุณสมบัติทางกลมักจะดีกว่าโลหะผสมอลูมิเนียมที่ผลิตโดยโลหะหลอมโลหะแบบดั้งเดิม อย่างไรก็ตาม โลหะผสมอะลูมิเนียมที่มีความแข็งแรงสูงและความหนาแน่นต่ำแบบผงอาจมีการแข่งขันการปรับปรุงอย่างต่อเนื่องจากโลหะผสมอะลูมิเนียมที่มีความแข็งแรงสูงและความหนาแน่นต่ำแบบดั้งเดิม และแนวโน้มการใช้งานยังไม่ชัดเจน คุณสมบัติทางกลของผงโลหะผสมอลูมิเนียมที่มีอุณหภูมิสูงและมีความแข็งแรงสูงเป็นพิเศษนั้นดีกว่าอลูมิเนียมอัลลอยด์แบบดั้งเดิมอย่างเห็นได้ชัด และไม่สามารถผลิตได้ด้วยกระบวนการแบบเดิม ดังนั้นจึงแสดงแนวโน้มการใช้งานที่ดี ผงอลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูงพิเศษที่อุณหภูมิสูงสามารถใช้แทนไททาเนียมอัลลอยด์หรือเหล็กกล้าที่ใช้ในอุตสาหกรรมการบินและอวกาศที่ต่ำกว่า 315 องศาเพื่อลดน้ำหนักและลดต้นทุน

1. ผงแข็งตัวเร็วและโลหะผสมอะลูมิเนียม

การแข็งตัวอย่างรวดเร็วของโลหะผสมอลูมิเนียมผงเป็นหนึ่งในความสำเร็จที่สำคัญที่สุดของการแข็งตัวอย่างรวดเร็ว สำนักที่ปรึกษาด้านวัสดุแห่งชาติ (NMAB) ได้ทำการประเมินอย่างครอบคลุมของการวิจัยเกี่ยวกับโลหะผสมอลูมิเนียมที่แข็งตัวอย่างรวดเร็วขั้นสูง และสรุปว่า: (1) ประสิทธิภาพของโลหะผสมอลูมิเนียมผงที่แข็งตัวอย่างรวดเร็วนั้นเหนือกว่าโลหะหนักแบบดั้งเดิมมาก (2) อลูมิเนียมอัลลอยด์ผงโลหะแข็งอย่างรวดเร็วส่วนใหญ่จะใช้ในอุตสาหกรรมการบิน (3) ความรู้ในปัจจุบันเกี่ยวกับความสัมพันธ์ของเฟส โครงสร้างจุลภาค และคุณสมบัติเชิงโครงสร้างไม่สามารถใช้ได้กับโลหะผสมอะลูมิเนียมที่แข็งตัวอย่างรวดเร็ว การประเมินของสำนักที่ปรึกษาเป็นการสนับสนุนอย่างแข็งแกร่งสำหรับการวิจัย พัฒนา ทดสอบ และผลิตโลหะผสมอะลูมิเนียมที่แข็งตัวอย่างรวดเร็ว และรายงานระบุว่าควรมีการพัฒนาแผนวิจัยและพัฒนาพื้นฐานที่ครอบคลุมในระยะยาว

โลหะผสมอลูมิเนียมที่แข็งตัวอย่างรวดเร็วประสบความสำเร็จมากมายในโลหะผสมที่มีความแข็งแรงสูงเฉพาะที่เป็นผง โลหะผสมอลูมิเนียมทนความร้อนแบบผง ผงโลหะผสมอลูมิเนียมที่มีความแข็งแรงสูง และโลหะผสมอลูมิเนียมที่ทนต่อการสึกหรอของผง โดยเฉพาะอย่างยิ่งความสำเร็จของโลหะผสมอลูมิเนียมทนความร้อนแบบผง

2. การตีขึ้นรูปโลหะผสมอลูมิเนียมผง

กระบวนการทั่วไปของกระบวนการทางโลหะวิทยาของผงคือ: การกัดผง การบดอัด การเผาผนึก (รวมถึงการกดไอโซสแตติกร้อน การกดไอโซสแตติกแบบเย็น ฯลฯ) การตีขึ้นรูป การเก็บผิวละเอียด พรีฟอร์มโลหะผงอลูมิเนียมเหมาะสำหรับการผลิตชิ้นส่วนโครงสร้างโดยวิธีการตีขึ้นรูป เมื่อทำการตีขึ้นรูปอะลูมิเนียมพรีฟอร์ม ไม่ว่าจะร้อนหรือเย็น สารหล่อลื่นกราไฟต์จะถูกนำไปใช้กับบิลเล็ตอะลูมิเนียมที่เผาผนึกเพื่อให้โลหะไหลได้อย่างเหมาะสมระหว่างการตีขึ้นรูป สำหรับชิ้นส่วนที่ต้องการการเติมโพรงแม่พิมพ์อย่างเข้มงวด แนะนำให้ทำการตีขึ้นรูปด้วยความร้อนที่ 300-400 องศา แรงดันปลอมมักจะไม่สูงกว่า 345MPa โดยทั่วไปการตีขึ้นรูปจะดำเนินการโดยใช้แม่พิมพ์ปิด ดังนั้นจึงไม่มีการสร้างแฟลช และมีเพียงการบดอัดและการไหลด้านข้างเท่านั้นที่จะเกิดขึ้นในระหว่างการตีขึ้นรูป การสูญเสียเศษของการตีขึ้นรูปธรรมดาอยู่ที่เกือบ 50 เปอร์เซ็นต์ ในขณะที่การตีขึ้นรูปผงโลหะมีค่าน้อยกว่า 10 เปอร์เซ็นต์ ความหนาแน่นของชิ้นส่วนโลหะผงปลอมแปลงเป็น 99.5 เปอร์เซ็นต์ของความหนาแน่นตามทฤษฎี ความแข็งแกร่งคือ 40 เปอร์เซ็นต์ -60 เปอร์เซ็นต์สูงกว่าชิ้นส่วนโลหะผงที่ไม่ผ่านการปลอมแปลง และขีดจำกัดความทนทานต่อความล้าเพิ่มขึ้นกว่าเท่าตัว ในแง่อื่น ๆ ก็คล้ายกับการตีขึ้นรูปธรรมดา

3. อลูมิเนียมอัลลอยด์ผสมผงที่มีความแข็งแรงสูง

โลหะผสมอลูมิเนียมผงก่อนผสมที่มีความแข็งแรงสูง 7090, 7091, X7064, CW67 และ IN9021 เป็นต้น สามารถหลอมด้วยเทคนิคการตีขึ้นรูปที่มีอยู่ทั้งหมด และสามารถแปรรูปเป็นประเภทต่าง ๆ ของการตีขึ้นรูปแบบเปิดและการตีขึ้นรูปแบบปิด ความเค้นในการไหลและพฤติกรรมการเปลี่ยนรูปของโลหะผสมเหล่านี้คล้ายกับโลหะผสม 7075 และอุณหภูมิการตีขึ้นรูปที่แนะนำนั้นเหมือนกับโลหะผสม 7010, 7049, 7050 หรือ 7075

ผงที่แข็งตัวอย่างรวดเร็วหรือผงอัลลอยด์สามารถทำเป็นแท่งขนาดต่างๆ ได้โดยใช้เทคนิคการควบแน่น เช่น การกดร้อนด้วยสุญญากาศหรือการกดแบบไอโซสแตติกร้อน โดยมีมวลตั้งแต่ประมาณ 45 กก. ถึง 1360 กก. ในรูปแบบแท่งโลหะนี้ โลหะผสมผงผสมก่อนผสมที่มีความแข็งแรงสูงมักจะถูกนำไปขึ้นรูปโดยตรง หรือโดยเทคนิคการประมวลผลอื่นๆ เช่น การรีดหรือการอัดรีด เป็นแท่งหรือแผ่นสำหรับการตีขึ้นรูป โลหะผสมอะลูมิเนียม-ลิเธียมที่ผลิตโดยเทคโนโลยีโลหะผสมผงก่อนผสมมีราคาแพงกว่าโลหะผสมโลหะอุตสาหกรรมรุ่น 7XXX มาก ดังนั้นการตีขึ้นรูปด้วยความแม่นยำจึงเป็นวิธีการตีที่ประหยัดและมีประสิทธิภาพที่สุด

โลหะผสมอะลูมิเนียมผสมผงก่อนผสมที่มีความแข็งแรงสูงมักผ่านการอบชุบด้วยความร้อนที่อุณหภูมิ T7XXX (สารละลายที่ผ่านการบำบัดและทำให้เสถียร) เพื่อให้ได้ส่วนผสมที่ดีที่สุดระหว่างความแข็งแรงและความเหนียวของการแตกหัก ตลอดจนความต้านทานต่อการลอกและการแตกร้าวจากการกัดกร่อนของความเค้น ความต้านทานการกัดกร่อนของโลหะผสมอะลูมิเนียมผสมผงก่อนผสมที่ระดับความแข็งแรงสูงนั้นดีกว่าของโลหะผสมหลอมโลหะมาก สำหรับโลหะผสม IN9021 ที่มีความแข็งแรงสูง การตีขึ้นรูปมักจะได้รับการบำบัดด้วยอุณหภูมิ T4 (สารละลายที่ผ่านการบำบัดแล้วและมีอายุตามธรรมชาติ) โลหะผสมบางส่วนข้างต้น ในแง่ของคุณสมบัติที่ครอบคลุมที่ยอดเยี่ยม การตีขึ้นรูปได้ถูกนำมาใช้ในอุตสาหกรรมการบินและอวกาศบางส่วน

4. ป้องกันการกัดกร่อนก่อนโลหะผสมผงโลหะผสมอลูมิเนียมตีขึ้นรูป

โลหะผสม IN9052 เป็นโลหะผสมอะลูมิเนียมผสมล่วงหน้าที่มีความแข็งแรงปานกลาง ซึ่งมีคุณสมบัติทางกลคล้ายกับโลหะผสมหลอมโลหะ (I/M) 5083 แต่มีความต้านทานการกัดกร่อนที่ดีเยี่ยม โลหะผสมนี้ถูกหลอมที่อุณหภูมิต่ำกว่า (น้อยกว่า 370 องศา ) และความเค้นในการไหลและลักษณะการเปลี่ยนรูปจะคล้ายกับโลหะผสม 5083 เช่นเดียวกับโลหะผสมอลูมิเนียมผงโลหะที่มีความแข็งแรงสูง โลหะผสม IN9052 ถูกรวมเข้าเป็นแท่งโลหะที่ถูกอัดรีดแล้วหลอม เนื่องจากราคาของวัสดุ วิธีการตีขึ้นรูปด้วยความแม่นยำยังคงใช้บังคับได้

5. การตีขึ้นรูปโลหะผสมอลูมิเนียมก่อนผสมผงที่ทนต่ออุณหภูมิสูง

เทคนิคการทำให้แข็งตัวอย่างรวดเร็วหลายอย่าง รวมถึงการทำให้เป็นละออง การหลอมด้วยแรงเหวี่ยง และการหลอมระนาบ ถูกนำมาใช้เพื่อพัฒนาชุดของโลหะผสมอะลูมิเนียมผสมล่วงหน้าที่ปรับปรุงคุณสมบัติของอุณหภูมิสูงได้อย่างมากเมื่อเทียบกับโลหะผสมอะลูมิเนียมที่หลอมโลหะที่มีอยู่ เช่น โลหะผสม 2219 และ 2618 และ อลูมิเนียมหล่อ A201 โลหะผสมเหล่านี้ได้รับการพัฒนาเพื่อให้การตีขึ้นรูปมีคุณสมบัติที่เพิ่มขึ้นในช่วงอุณหภูมิ 205 ~ 345 องศา ซึ่งไม่สามารถทำได้โดยโลหะผสมอลูมิเนียมที่มีอยู่

เนื่องจากคุณสมบัติทางอุณหภูมิสูงของโลหะผสมเหล่านี้ เป็นการยากที่จะตัดเฉือนให้เป็นโลหะตีขึ้นรูป ซึ่งมีความเค้นในการไหลของโลหะผสม 7075 เป็นสองเท่า อุณหภูมิการตีขึ้นรูปที่แนะนำสำหรับโลหะผสมเหล่านี้ยังไม่ได้รับการกำหนดอย่างสมบูรณ์ แต่โดยทั่วไปแล้วจะหลอมที่อุณหภูมิต่ำกว่า 370 องศา เพื่อรักษาลักษณะทางโครงสร้างจุลภาคของโลหะผสม อะลูมิเนียมอัลลอยด์ที่มีอุณหภูมิสูงเหล่านี้ไม่สามารถบำบัดด้วยความร้อนได้ และคุณสมบัติทางกลของพวกมันสามารถปรับปรุงได้ด้วยการเสริมความแข็งแกร่งในการกระจายตัว สารประกอบระดับกลาง และการชุบแข็งจากงาน

กระบวนการโพสต์หล่อ

1. การรักษาความร้อน: การหลอม, ถ่าน, การแบ่งเบาบรรเทา, การดับ, การทำให้เป็นมาตรฐาน, การแบ่งเบาบรรเทาผิว

2. อุปกรณ์การประมวลผล: CNC, WEDM, เครื่องกลึง, เครื่องกัด, เครื่องเจาะ, เครื่องบด, ฯลฯ ;

3. การรักษาพื้นผิว: พ่นด้วยผง, ชุบโครเมี่ยม, ทาสี, พ่นทราย, ชุบนิกเกิล, ชุบสังกะสี, ใส่ร้ายป้ายสี, ขัด, น้ำเงิน ฯลฯ

แม่พิมพ์และอุปกรณ์ตรวจสอบ

1. อายุการใช้งานของแม่พิมพ์: มักเป็นแบบกึ่งถาวร (ยกเว้นโฟมที่สูญหาย)

2. เวลาจัดส่งแม่พิมพ์: 10-25 วัน (ตามโครงสร้างผลิตภัณฑ์และขนาดผลิตภัณฑ์)

3. การบำรุงรักษาเครื่องมือและแม่พิมพ์: Zhongwei รับผิดชอบชิ้นส่วนที่มีความแม่นยำ

ควบคุมคุณภาพ

1. การควบคุมคุณภาพ: อัตราความบกพร่องน้อยกว่า 0.1 เปอร์เซ็นต์

2. ตัวอย่างและการทดลองใช้จะได้รับการตรวจสอบ 100 เปอร์เซ็นต์ในระหว่างการผลิตและก่อนจัดส่ง การตรวจสอบตัวอย่างสำหรับการผลิตจำนวนมากตามมาตรฐาน ISDO หรือความต้องการของลูกค้า

3. อุปกรณ์ทดสอบ: การตรวจจับข้อบกพร่อง, เครื่องวิเคราะห์สเปกตรัม, เครื่องวิเคราะห์ภาพสีทอง, เครื่องวัดสามพิกัด, อุปกรณ์ทดสอบความแข็ง, เครื่องทดสอบแรงดึง;

4.ให้บริการหลังการขาย
